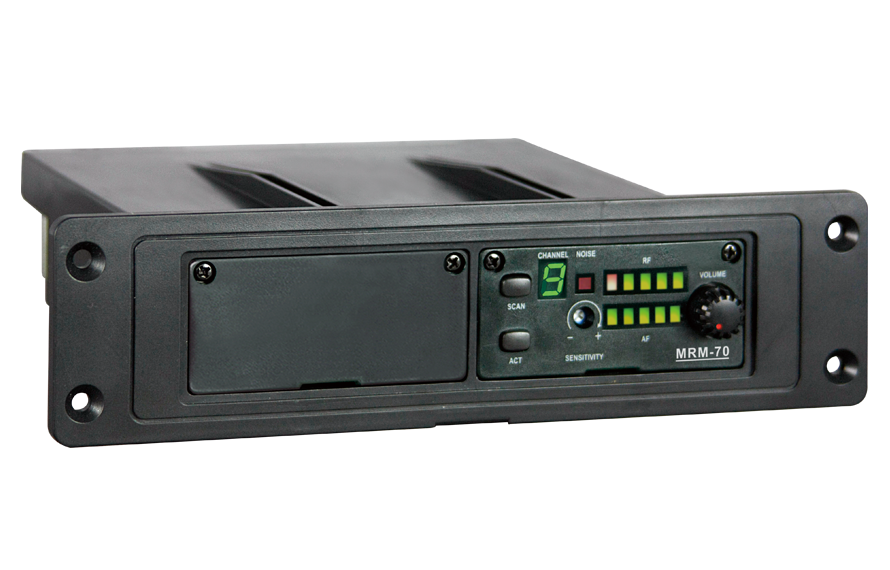

產品名稱 : UHF單頻道接收模組
  • 採用UHF頻段,PLL相位鎖定震盪電路,窄頻24 MHz頻帶中,預設16個互不干擾的頻道。
  • 設定頻率時只要在『SCAN』功能按鍵一按,就可以自動跳離已經在使用或受干擾的頻道,快速搜尋其他不受干擾的頻道加以鎖定。
  • 具有世界首創的『ACT』自動頻道追鎖按鍵,只要一按,就能立即使發射器自動精確鎖定接收機的工作頻道,絕不產生錯誤及故障。
  • 設定完成之工作頻道,關機或開機不會改變。
  • 面板上採用精美的數字LED頻道指示燈,清晰明確的顯示接收頻道、RF及AF訊號強度。特別具有雜音指示燈,清楚的指示接收是否遭受干擾。
  • 具有接收靈敏度調整鈕,可以調整接收機的靈敏度,避免雜訊干擾。
  • 採用天線自動選訊接收方式,配合『音碼及雜音鎖定』抗干擾的最佳靜音控制電路,不但接收距離遠,而且消除斷音及接收不穩的缺失。
產品介紹
品名MRM-70S
型號 UHF PLL遙控單頻道自動選訊接收模組
類別 類比式窄頻道
接收頻道 單頻道
頻段 480 ~ 934 MHz
頻寬 24 MHz
預設頻率數 預設16個互不干擾頻率
頻率設定方式 按SCAN功能鍵,自動掃瞄接收頻帶,自動鎖定不受干擾及避開使用中頻道。 按ACT功能鍵,自動鎖定發射器與接收機相同之工作頻道。
面板設計 具有數字LED顯示頻道、LED指示表顯示RF/AF訊號強度、LED雜音指示燈及靈敏度控制器等專利設計。
接收方式 天線自動選訊接收
振盪模式 PLL電路,頻率穩定度 ≦ ±0.005% (-10 ~ +60℃)
偏移度 < ± 40 kHz
實用靈敏度 輸入10 dB μ V時,S / N > 80 dB
最大S / N比 > 100 dBA
綜合T.H.D. < 0.5% @ 1 kHz(Dev.=32 kHz)
頻率響應 60 Hz ~ 15 kHz(搭配無線麥克風之綜合特性)
靜音控制模式 獨創之『音碼及雜訊鎖定』雙重靜音控制
諧波輻射 < 82 dB
AF輸出 610 mV rms開路
電源供應 12 ~ 15 V DC
電流消耗 < 250 mA
環境溫度 -10 ~ +60℃
尺寸 220 × 57 × 183 mm (W×H×D)
重量 約520 g
備註 各項規格若有誤差以實際產品為依據。

下載

規格表
MRM-70S UHF PLL遙控單頻道自動選訊接收模組(2022年) 0.23M | 2022/03/21
